Recherche et localisation de défauts sur câbles enterrés HTA/BT
Pour préparer l’intervention, transmettez nous si possible : la tension d’exploitation de la liaison ; le type et la section du câble ; sa longueur approximative ; les plans ou le tracé disponible ; les schémas électriques ; les circonstances de l’apparition du défaut ; les éventuelles mesures déjà réalisées.
Même lorsque toutes ces informations ne sont pas disponibles, une première analyse permet de définir la stratégie de recherche.
Localiser précisément le défaut pour intervenir au bon endroit
Un défaut sur une liaison électrique enterrée peut entraîner le déclenchement des protections et l’arrêt partiel ou total d’une installation.
Mon Transformateur intervient sur les câbles HTA et BT pour rechercher, prélocaliser puis localiser précisément l’origine du défaut, afin de cibler la zone d’intervention et de faciliter la réparation et la remise en service.
Nos dernières réalisations
Quels défauts pouvons-nous rechercher ?
Selon la technologie du câble et les caractéristiques du défaut, différentes méthodes de mesure peuvent être utilisées pour rechercher notamment : les défauts d’isolement ; les défauts phase-terre ou phase-écran ; les défauts entre conducteurs ; les courts-circuits ; les ruptures de conducteurs ; les défauts résistifs ou fortement résistifs ; les défauts intermittents ou présentant une tension d’amorçage ;les défauts de gaine.
La méthode de recherche est déterminée après analyse du défaut et de la liaison concernée.

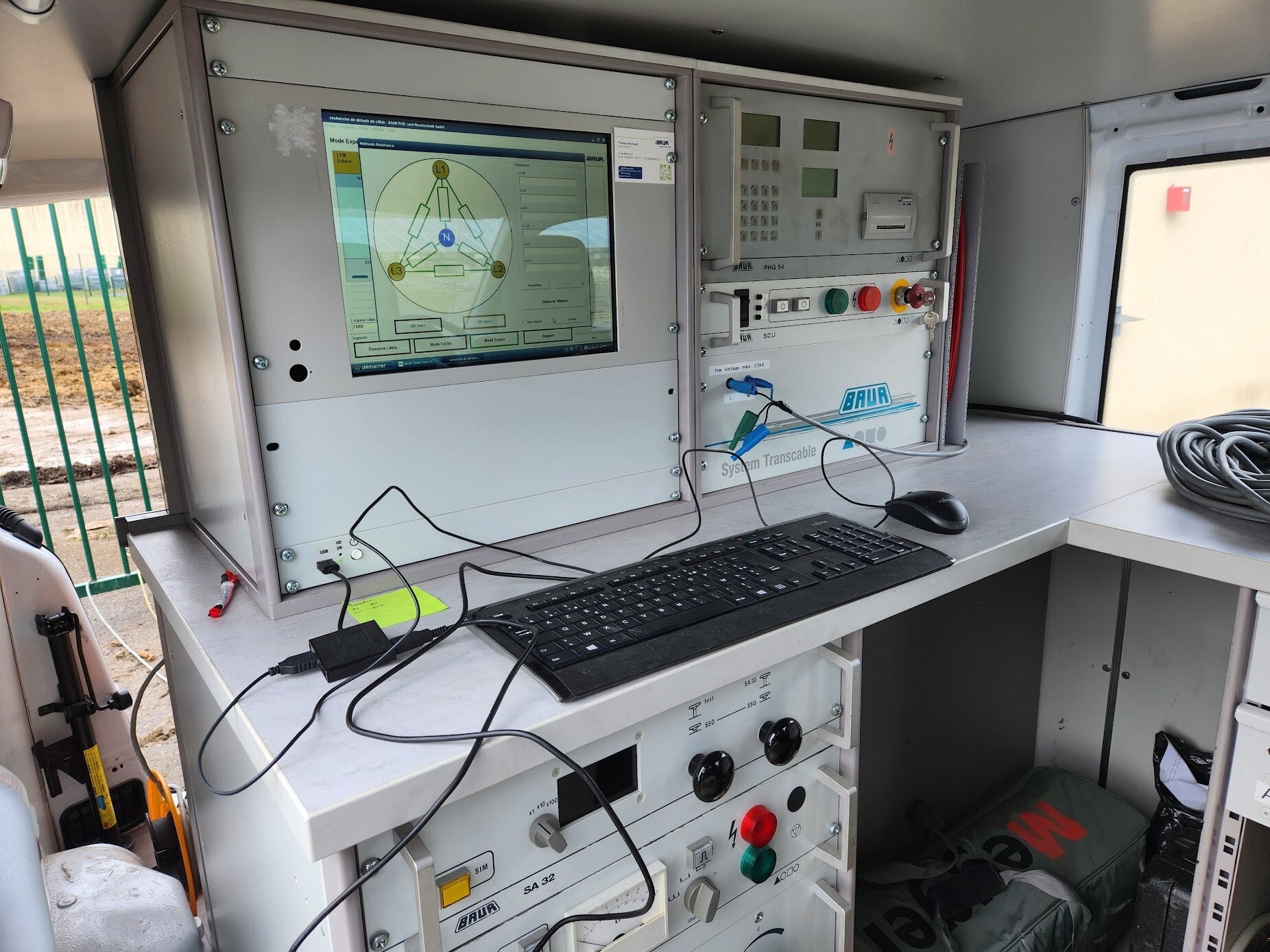

Recherche de défaut avec camion laboratoire HTA
Comment se déroule une recherche de défaut sur un câble HTA ?
La recherche d’un défaut sur un câble enterré HTA nécessite plusieurs étapes afin de déterminer progressivement et avec précision la position du défaut.
montransformateur.com intervient directement sur site avec un camion laboratoire équipé de moyens spécialisés de recherche et de localisation de défauts sur câbles HTA/BT.
1 — Caractérisation du défaut
La première étape consiste à effectuer les mesures nécessaires pour caractériser le défaut présent sur la liaison : défaut d’isolement, défaut entre phase et terre, défaut entre phases, défaut résistif ou défaut nécessitant une tension d’amorçage.
Cette analyse permet de sélectionner la méthode de recherche la plus adaptée.

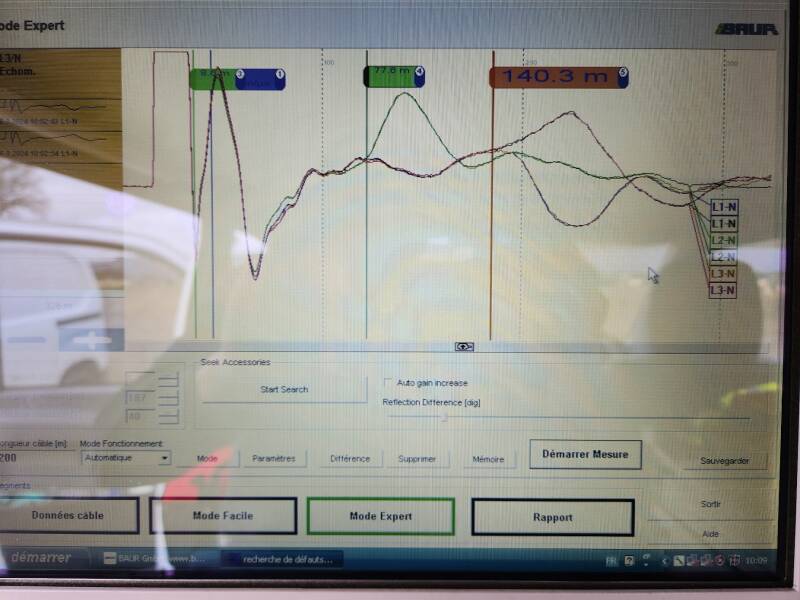

2 — Prélocalisation par réflectométrie TDR / échométrie
Selon la nature du défaut, plusieurs techniques peuvent être utilisées, notamment la réflectométrie TDR, également appelée échométrie, ainsi que des méthodes de prélocalisation adaptées aux défauts résistifs ou nécessitant un amorçage.
3 — Recherche du tracé du câble enterré
Lorsque le cheminement de la liaison n’est pas connu avec suffisamment de précision, le tracé du câble est recherché depuis la surface.
Cette étape permet de reporter sur le terrain la distance obtenue lors de la prélocalisation et de réduire fortement la zone de recherche.
4 — Génération d’ondes de choc
Lorsque la nature du défaut le nécessite, le camion laboratoire HTA permet de générer des impulsions de choc dans la liaison.
L’énergie injectée provoque un amorçage au niveau du défaut, permettant de poursuivre sa localisation directement sur le terrain.
5 — Localisation acoustique et électromagnétique
La dernière étape consiste à rechercher depuis la surface les signaux générés au niveau du défaut.
La combinaison des informations acoustiques et électromagnétiques permet de déterminer précisément la zone du défaut avant l’ouverture du terrain.

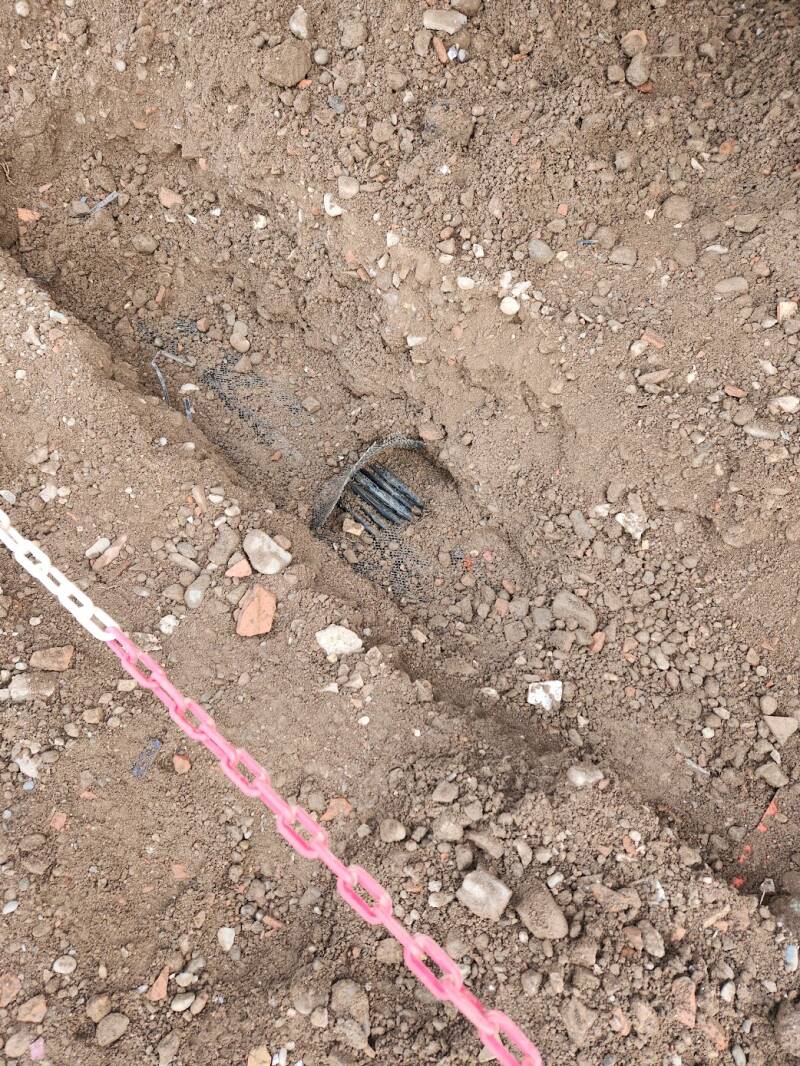

6 — Identification de la zone d’intervention
Une fois le défaut localisé, sa position est matérialisée sur le terrain afin de permettre une intervention ciblée.
Cette méthode permet de limiter les terrassements inutiles et de réduire le temps d’indisponibilité de l’installation.
Défaut sur un câble HTA enterré ?
montransformateur.com intervient pour le diagnostic, la prélocalisation, la recherche du tracé et la localisation précise du défaut directement sur site.
